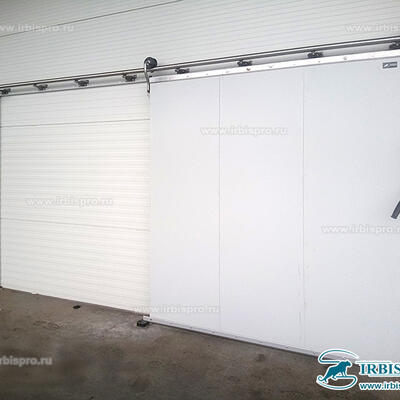

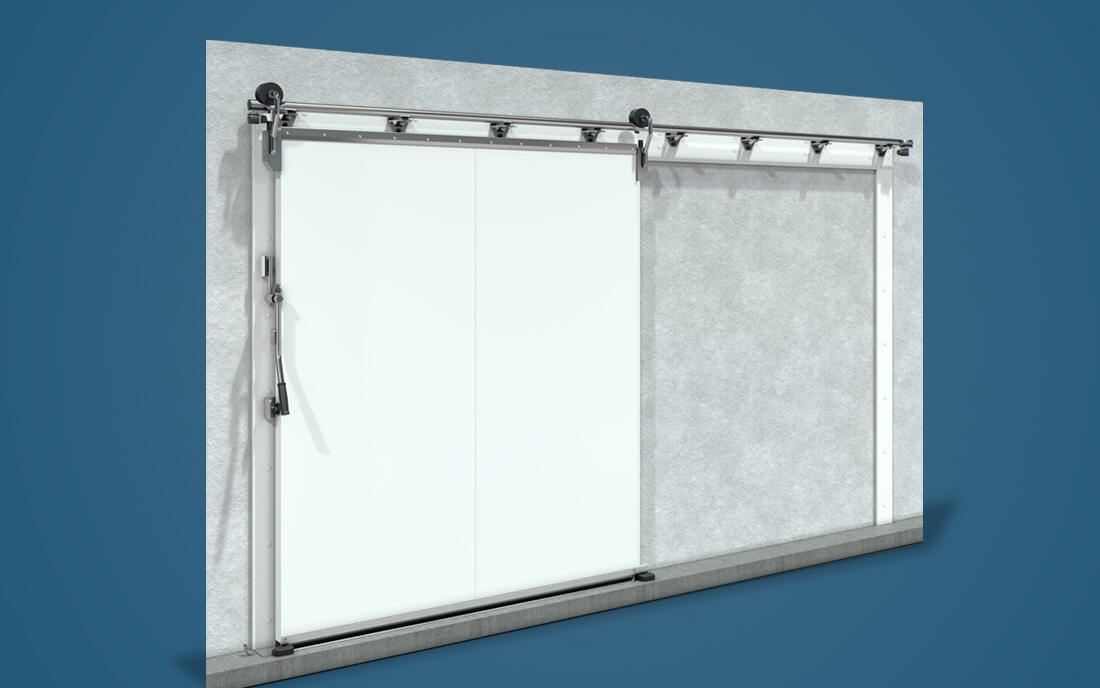

Откатные двери промышленной серии ОД (Пром)
Описание
Откатные двери ОД(Пром) - промышленная серия, предназначенная для среднетемпературных и морозильных камер, складов, производств с интенсивным движением погрузочной техники. Допускается эксплуатация в условиях экстремальных температур (-35...+55°C). Конструкция включает многослойное полотно (80мм, 100мм, 120мм,150мм) с механическим разрывом мостика холода, обшивками 0,6мм и резиновым уплотнителем по периметру. Рама из алюминиевого профиля или холоднокатаной стали толщиной 2,0мм с износостойким покрытием.

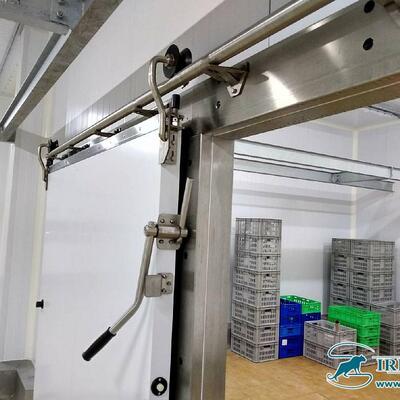

Откатная система Tube300 грузоподъемностью 300 кг выполнена из нержавеющей стали (трубная направляющая и кронштейны), ролики из сверхвысокопрочного полиамида. Для низкотемпературного исполнения комплектуются усиленным порогом из нержавеющей стали.
Материалы соприкасающихся деталей подобраны таким образом, чтобы исключить взаимное истерание и преждевременый выход из строя, который возможен только с вандальными повреждениями.
Назначение
- где товар находится в упакованном виде
- в холодильных и морозильных помещениях любого объема, – от небольших камер до больших складов и производств;
- в местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков;
- в помещениях с использованием монорельса;
- в условиях отсутствия содержания соли в воздухе;
- в помещениях, где отсутствует не упакованное мясо, кровь, потроха, шкуры и т.д.;
- в условиях постоянной 80% влажности и температуры от -35…+55°С, и непродолжительной влажности 100%;
- в условиях отсутствия химической обработки полотна двери жидкостями, вызывающими коррозию алюминия;
- в помещениях с отсутствием завышенных требований к гигиене;
- в условиях отсутствия крупной пыли и абразива в воздухе.
Послезные материалы
Особенности
Многослойная сэндвич панель (оцинкованный лист крашеная сталь 0,6 мм. + ППУ + оцинкованный лист крашеная сталь 0,6 мм.) толщиной полотна 80мм, 100мм, 120мм, 150мм. Благодаря специальной конструкции двери и технологии заливки пены стало возможным добиться равномерного распеределения пены внутри дверного полотна и избежать вздутий или прогибов.
Для низкотемпературного исполнения используется резиновый профиль по периметру полотна в два контура. Жесткое крепление через прижимной профиль. Нижний уплотнитель повышенной износостойкости. Для обогрева уплотнителя используется система ПЭНов, установленная в раме и пороге.
Конструкция позволяет в зависимости от устройства монорельса и проема использовать различныые типы установки:
- Вариант с обводной металлоконструкцией (1)
- Вариант с разрывной направляющей (2).
Изгиб рельсы в конечной стадии закрытия позволяет поджать полотно к раме и к порогу, что резко снижает износ всей конструкции.
Ресурс испытаний - более 250000 циклов.
Обеспечивает дополнительное поджатия полотна к раме и порогу в конечной фазе закрытия. Направляющая устанавливается на полотне и защищает нижнюю кромку полотна от механического воздействия.
Башмаки устанавливаются через широкие пластины AISI304 с разнесенными точками крепления в пол, что позволяет исключить выкрашивание бетона и распределить нагрузку.
Обеспечивает долговечность эксплуатации пороговой зоны и её качественный прогрев без обмерзания и промокания. Выдерживает многократные перемещения тяжёлой механизированной техники с грузом. Нержавеющая сталь не подвергается коррозии.
