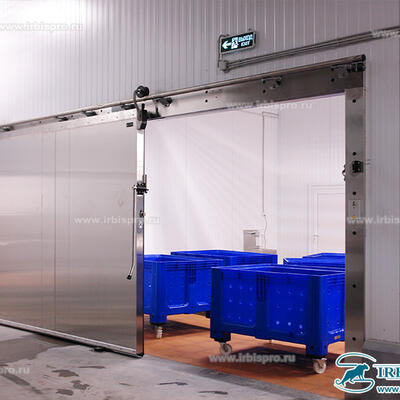

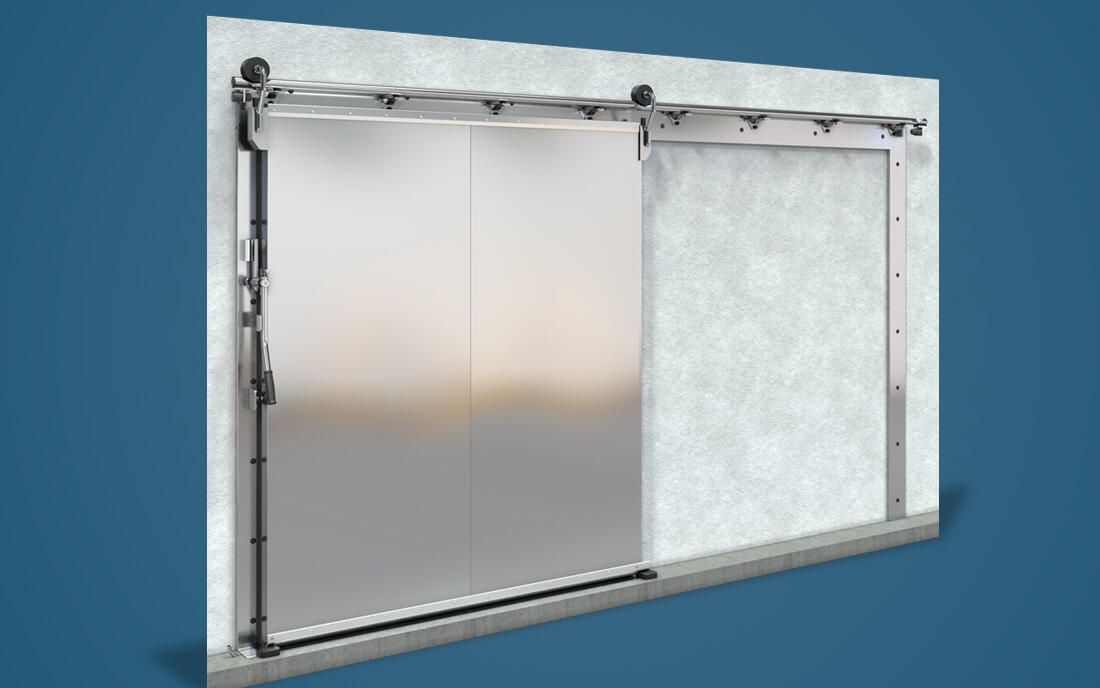

Откатные двери специального назначения ОД (СН)

Описание

Откатные двери ОД(СН) - промышленная серия специального назначения, предназначенная для среднетемпературных и морозильных камер, складов, производств и других помещений с повышенными требованиями к гигиене. Допускается эксплуатация в условиях экстремальных температур (-35...+55°C). Конструкция включает многослойное полотно (80мм, 100мм, 120мм,150мм) с механическим разрывом мостика холода, обшивками 0,8мм из нержавеющей стали AISI 304 и резиновым уплотнителем по периметру.

Откатная система Tube 300 грузоподъемностью 300 кг выполнена из нержавеющей стали AISI 304 (трубная направляющая и кронштейны), ролики из сверхвысокопрочного полиамида. Для низкотемпературного исполнения комплектуются усиленным порогом из нержавеющей стали.

Материалы соприкасающихся деталей подобраны таким образом, чтобы исключить взаимное истерание и преждевременый выход из строя, который возможен только с вандальными повреждениями.

Назначение

в холодильных и морозильных помещениях любого объема – от небольших камер до больших складов и производств;
в местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков;
в помещениях с использованием монорельса
в помещениях, где присутствует неупакованное мясо, кровь, потроха, шкуры и т.д.
в условиях содержания соли в воздухе;
в условиях постоянной 80% влажности и температуры от -35…+55°С, и непродолжительной влажности 100%
в условиях присутствия химической обработки полотна двери жидкостями, вызывающими коррозию алюминия.
в помещениях с отсутствием требований к гигиене
в условиях отсутствия крупной пыли и абразива в воздухе

Особенности

Полотно двери

Изготовлено из нержавеющей стали AISI304. Благодаря специальной конструкции двери и технологии заливки пены стало возможным добиться максимально равномерного распеределения пены внутри дверного полотна и избежать вздутий или прогибов.

Двойной уплотнитель

Для низкотемпературного исполнения используется резиновый профиль по периметру полотна в два контура. Жесткое крепление через прижимной профиль. Нижний уплотнитель повышенной износостойкости. Для обогрева уплотнителя используется система ПЭНов, установленная в раме и пороге.

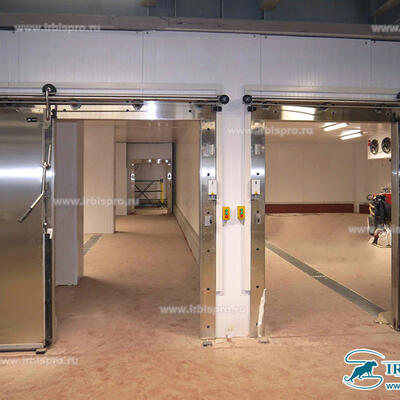

Варианты реализации при использовании монорельса

Конструкция позволяет в зависимости от устройства монорельса и проема использовать различныые типы установки:

- Вариант с обводной металлоконструкцией (1)

- Вариант с разрывной направляющей (2).

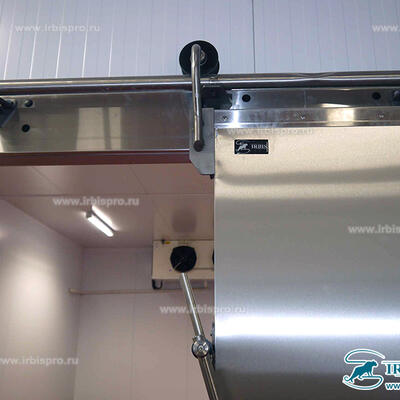

Подвесная система Tube300

Изгиб рельсы в конечной стадии закрытия позволяет поджать полотно к раме и к порогу, что резко снижает износ всей конструкции.

Ресурс испытаний - более 250000 циклов

Изготовлена из нержавеющей стали AISI304

Система нижнего прижима

Обеспечивает дополнительное поджатия полотна к раме и порогу в конечной фазе закрытия. Направляющая устанавливается на полотне и защищает нижнюю кромку полотна от механического воздействия.

Башмаки устанавливаются через широкие пластины AISI304 с разнесенными точками крепления в пол, что позволяет исключить выкрашивание бетона и распределить нагрузку.

Порог усиленный

Обеспечивает долговечность эксплуатации пороговой зоны и её качественный прогрев без обмерзания и промокания. Выдерживает многократные перемещения тяжёлой механизированной техники с грузом. Нержавеющая сталь не подвергается коррозии.

Изготовлен из нержавеющей стали AISI304 и не подвержен коррозии.
